既存の形状データ,制御データを使ってELFINの計算をします。


ここでは操作手順の概略を紹介します。
入力データの作成方法などは後で操作ガイド(ELFGuide)をお読みください。初歩からの説明があります。

サンプルデータを使ってELFIN の動作確認を行います。
サンプルデータ SCをダウンロードしてデスクトップに解凍してください。


 動画  サンプルデータから形状ファイルの作成

まずは手順をご覧ください。説明は下にあります。
動画をスタートさせるには図の部分をクリックしてください。
もう一度クリックすると一時停止し、もう一度クリックすると再スタートします。


ダウンロードしたSC.zipを解凍し、フォルダーを開きます。

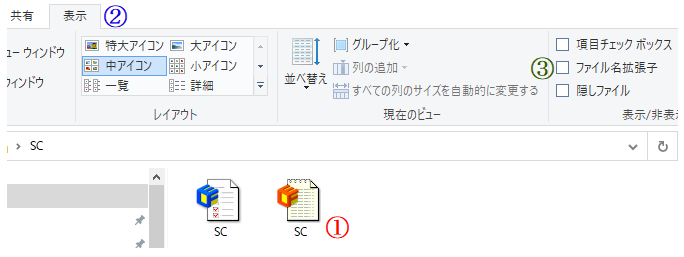

拡張子が表示されていない場合は表示タブファイル名拡張子にチェックを入れます。
ファイル名拡張子はELFシリーズを使用する場合に必須です。

画像の説明

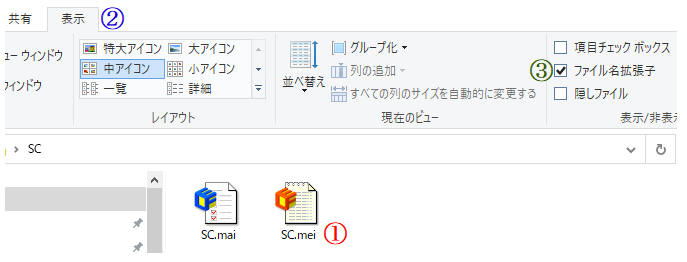

拡張子.mai .meiが表示されました。

画像の説明

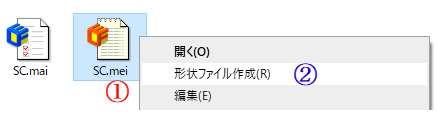

SC.meiファイルを右クリックして形状ファイル作成をクリックします。
画像の説明


SC.megファイルができました。(MESHスクリプトから形状データを作成しました。)

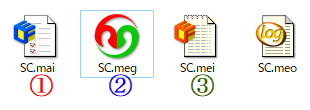

これらは 制御ファイル(mai)形状ファイル(meg)MESHスクリプト(mei)です。
拡張子の文字から、これらをMAIファイルMEGファイルMEIファイルと呼ぶこともあります。
画像の説明


「***.dllが見つからないため、コードの実行を続行できません。」が出た場合はこちら


ELFシリーズは基本的に右クリックで動作します。

ELFシリーズのアイコンをクリックするとELF/Benchが開きます。
ELF/Benchはバッチ処理やヘルプを見るときに便利です。
それ以外の計算実行などはフォルダー内と同じように右クリックで行います。
したがって、最初はELF/Benchを使わない方が簡単です。

画像の説明


 動画  計算の実行と結果の表示

まずは手順をご覧ください。説明は下にあります。


計算の実行と結果の表示

MEGファイル(形状データ)とMAIファイル(制御データ)でELFINの計算ができます。

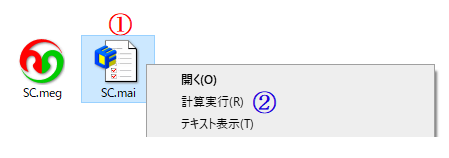

SC.mai のアイコンを右クリックし、計算実行をクリックします。
画像の説明

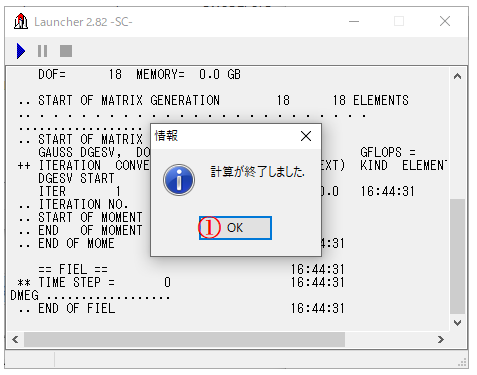

Launcherの画面が開いてELFINによる計算が行われます。

OKボタンを押します。
画像の説明

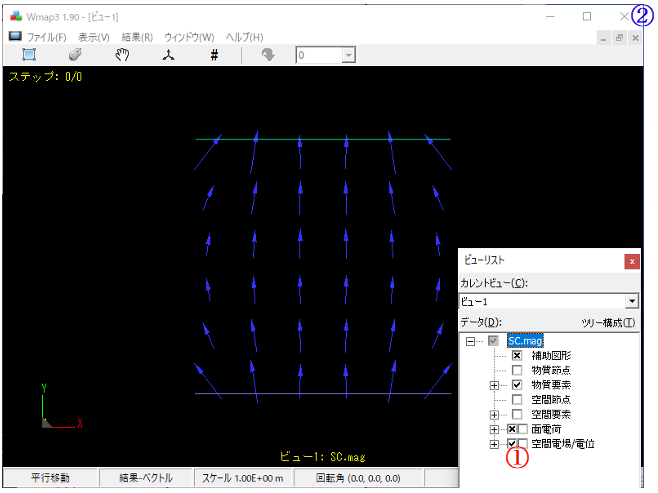

計算が終わるとWmap3の画面が開き、計算結果がベクトルやコンター図として表示されます。

ベクトルとコンターを描くチェックです。
この図と同じようなものが得られれば、動作確認は終了です。
確認が終わったら、×印の閉じるボタンを押してください。
(操作方法などは、Wmap 操作ガイドあるいはヘルプを参照して下さい。)

画像の説明

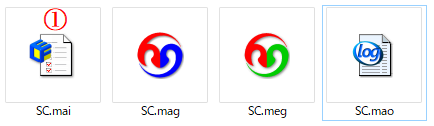

生成されたファイル群

作業フォルダには計算に元々あった形状データ(meg)制御データ(mai)以外に、
計算に必要な中間生成ファイル、計算結果を収めたファイルが作成されます。

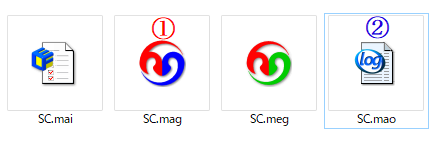

重要な計算結果のファイルは結果ファイル(mag)(MAGファイル)
ログファイル(mao)(MAOファイル)です。
ログファイル(mao)は計算の経過や収束状況などのログを記録したファイルです。
画像の説明


MEGファイルの確認

形状データ(meg)(MEGファイル)には、モデルの形状データが入っています。

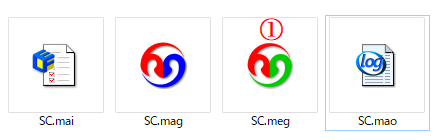

形状データ(meg)(MEGファイル)のアイコンをダブルクリックしてください。
Wmap3の画面が開いて形状を確認できます。
画像の説明

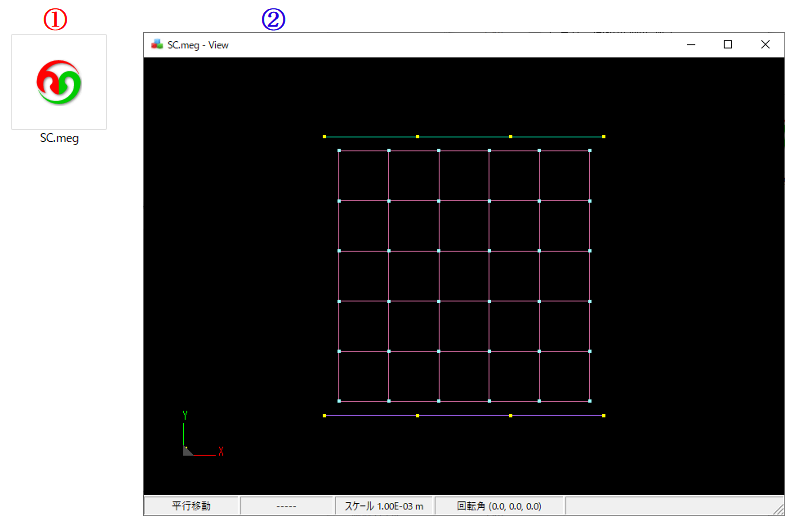

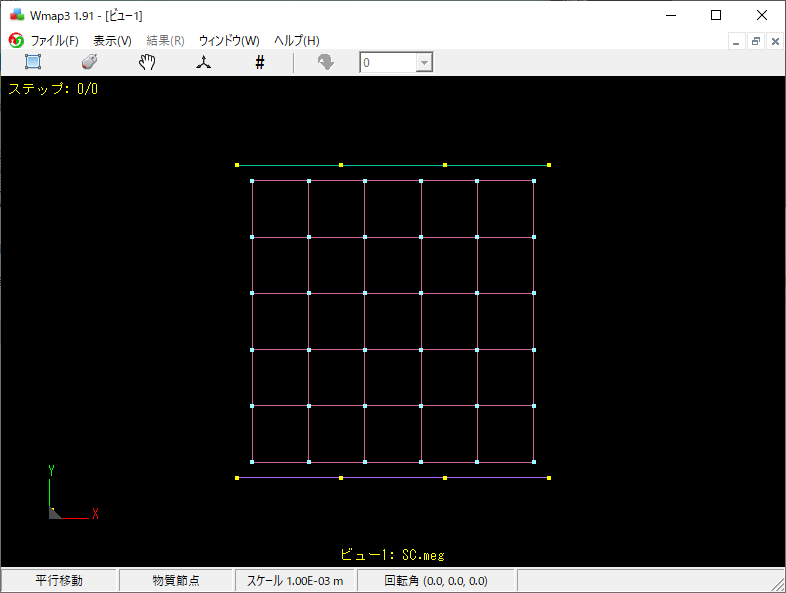

SC.megファイルが表す要素形状です。

画像の説明


MAIファイルの確認

制御データ(mai)(MAIファイル)にはモデルの物性と計算内容を指定するデータが入っています。
制御データ(mai)(MAIファイル)のアイコンをダブルクリックしてください。
画像の説明

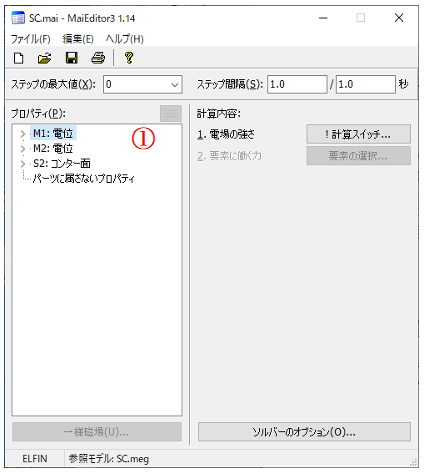

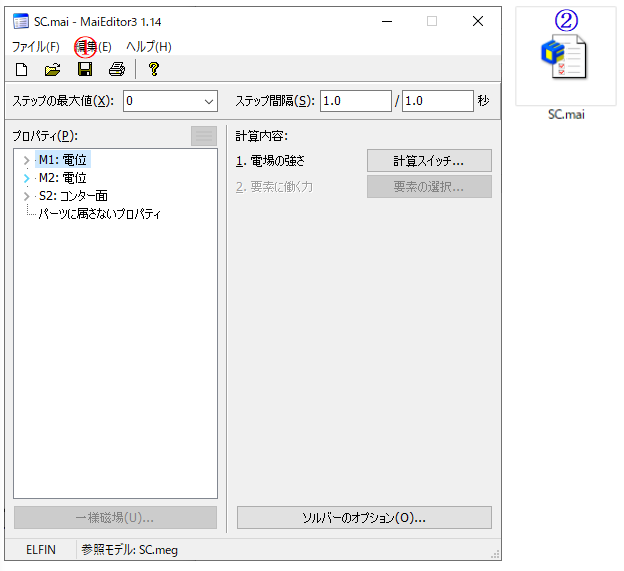

MaiEditor3の画面が開いて、物性と計算内容が確認できます。

プロパティの各項目をダブルクリックすると設定ウインドウが現れて入力値が確認できます。
(操作方法などは、MaiEditor操作ガイドELFGuide)をお読みください。初歩からの説明があります。)
画像の説明


MAOファイルの確認

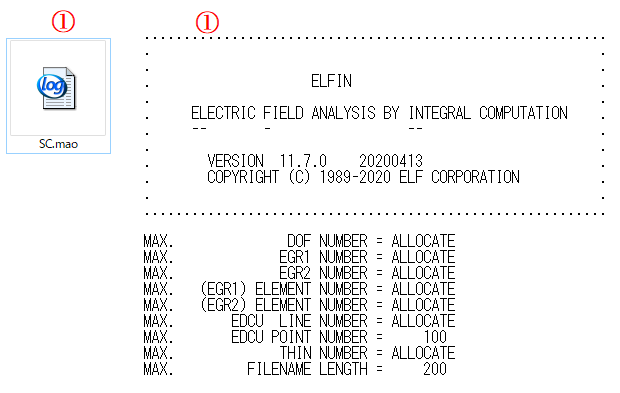

ログデータ(mao)(MAOファイル)をダブルクリックするとテキストエディターで開かれます。
ログデータ(mao)(MAOファイル)には計算経過の概要が記録されています。
内容は制御データ(mai)(MAIファイル)の確認、非線形計算の収束状況、電位要素の電荷密度の概数などです。
計算が正常に終了したかどうかを確認します。
画像の説明


MAGファイルの確認

結果データ(mag)(MAGファイル)のアイコンをダブルクリックしてください。
Wmap3のグラフィック画面がもう一度現れます。
画像の説明


結果の抽出

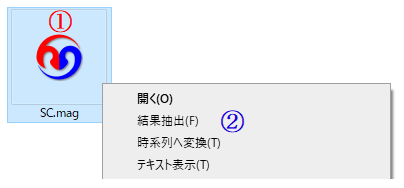

結果データ(mag)(MAGファイル)のアイコンを右クリックし、 結果抽出を選択してください。
画像の説明

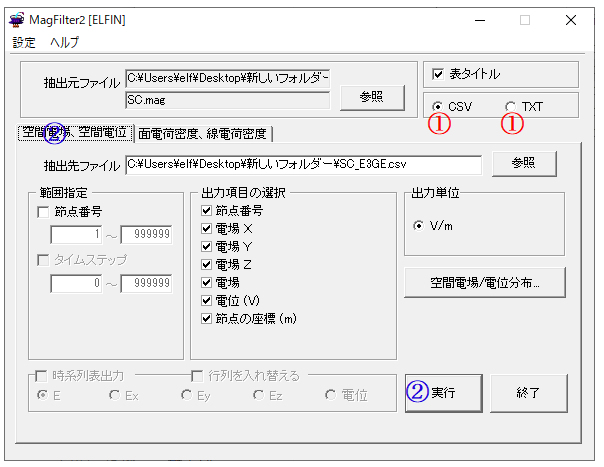

MagFilter2が起動します。

ファイルはCSV形式テキスト形式が選べます。
数値を知りたい物理量のタブを選び、実行ボタンを押します。
作業フォルダの中にファイルが作成されます。
画像の説明








 MEGファイル(形状データ)の作成方法

 動画  MEGファイル(形状データ)の作成方法

まずは手順をご覧ください。説明は下にあります。


 MEGファイル(形状データ)の作成方法

ここでは操作手順の概略を紹介します。
入力データの作成方法などはIEmesh操作ガイド(ELFGuide)をお読みください。初歩からの説明があります。

新規の作業フォルダー内で、計算に必要なMEGファイルを作成します。
IEmeshを利用してMEGファイルを作成します。
IEmeshの入力ファイルはMESH スクリプト(MEIファイル)になります。

作業フォルダー内でマウスを右クリックして、新規作成>MESHスクリプトを選びます。

画像の説明

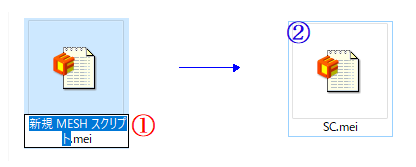

新規MESHスクリプトファイルが作成されます。

新規MESHスクリプト(MEIファイル)に所望の名前を付けます。
MESHスクリプト(MEIファイル)をダブルクリックするとIEmeshが開きます。
画像の説明

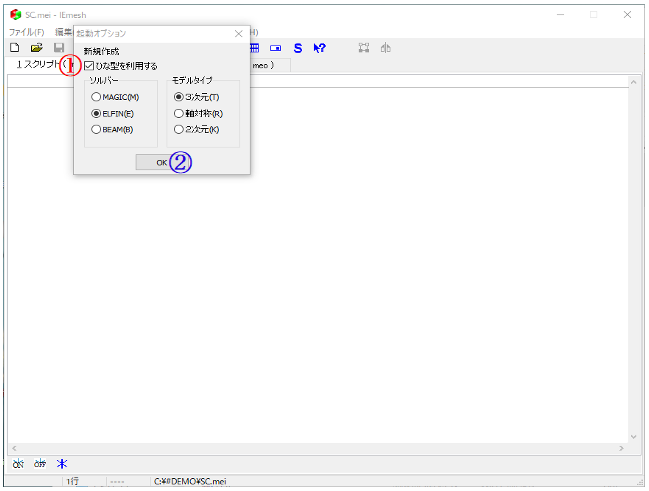

IEmeshの起動オプション画面が開きます。

ひな型を利用するにチェックを入れます。
(ここでは、ソルバー:ELFIN、モデルタイプ:3次元を選択します)
OKをクリックします。
画像の説明

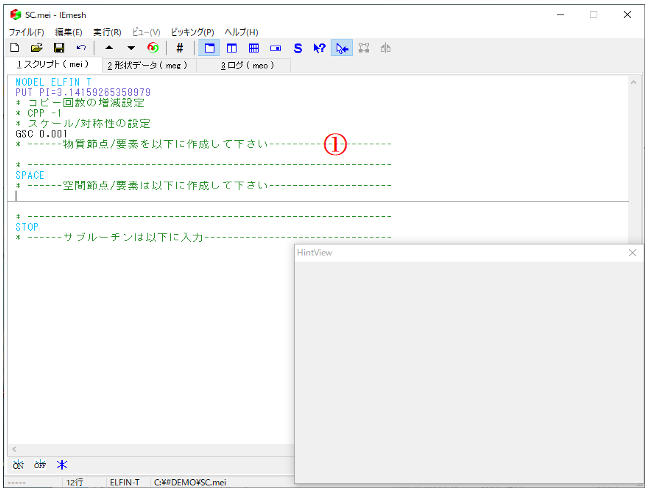

ひな型が入力されます。

画像の説明

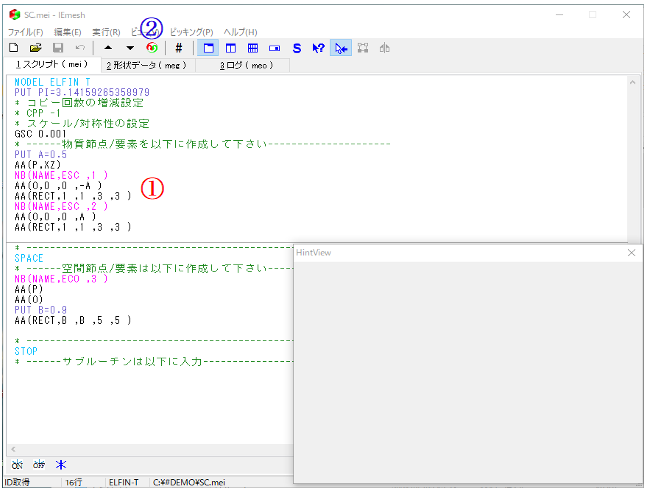

データを入力します。

データの生成ボタンを押します。あるいはF1キーを押します。

画像の説明


「***.dllが見つからないため、コードの実行を続行できません。」が出た場合はこちら


形状ファイル(MEGファイル)が作成され、メッシュ図が描画されます。

画像の説明


MEIファイルを修正する場合はアイコンをダブルクリックするとIEmeshが開きます。

起動オプションは表示されません。
IEmeshの使い方、コマンドなどは、IEmesh操作ガイドあるいはヘルプを参照して下さい。
画像の説明


MEGファイルは他のソフトウェアで節点と要素を作成してIEmeshでELF用に変換することもできます。









 MAIファイル(制御データ)の作成方法

 動画  MAIファイル(制御データ)の作成方法

まずは手順をご覧ください。説明は下にあります。


 MAIファイル(制御データ)の作成方法

ここでは操作手順の概略を紹介します。
入力データの作成方法などはMaiEditor操作ガイド(ELFGuide)をお読みください。初歩からの説明があります。

MAIファイルMEGファイルから作成します。(MEGファイルの内容が反映されます。)

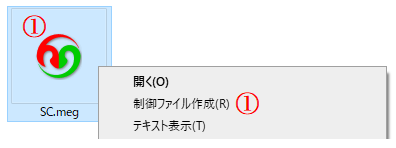

megファイルを右クリックして制御ファイル作成をクリックします。
画像の説明


MaiEditor3の画面が開きます。

入力データを設定して保存ボタンを押すとMAIファイルが作成されます。
画像の説明


MAIファイルを修正する場合はアイコンをダブルクリックするとMaiEditor3が開きます。

MaiEditor3の使い方などは、MaiEditor3ガイドあるいはヘルプを参照して下さい。
画像の説明








 ELF/Benchを用いた一連の作業

ここでは操作手順の概略を紹介します。
操作方法についてはELF/Bench操作ガイド(ELFGuide)をお読みください。初歩からの説明があります。

ここまでの一連の作業(meiファイル新規作成→megファイル作成→maiファイル作成→計算実行→結果抽出)
ELF/Benchを使用して行うこともできます。

ELFシリーズのアイコンをダブルクリックしてELF/Benchを開きます。
この場合は、作業フォルダーの指定が必要です。
画像の説明


あるいは作業フォルダーを右クリックしてELF/Benchで開くをクリックします。

画像の説明

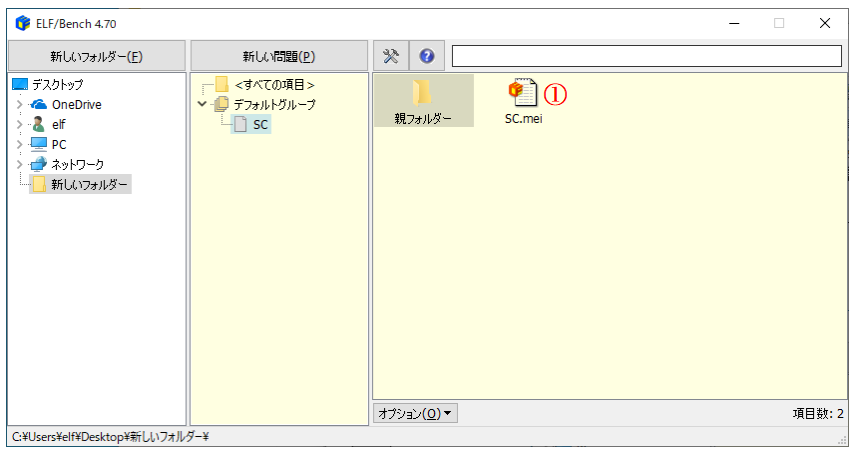

ELF/Benchの画面が開きます。

新しい問題をクリックします。

画像の説明


所望の問題名を入力します。

画像の説明


このmeiファイルからmegファイルの作成→maiファイルの作成→計算実行→結果抽出などの作業がWindows(エクスプローラー上)での作業と同様にできます。

ELF/Benchの使い方などは、ELF/Benchガイドあるいはヘルプを参照して下さい。
画像の説明


ファイルの構成とアプリケーション

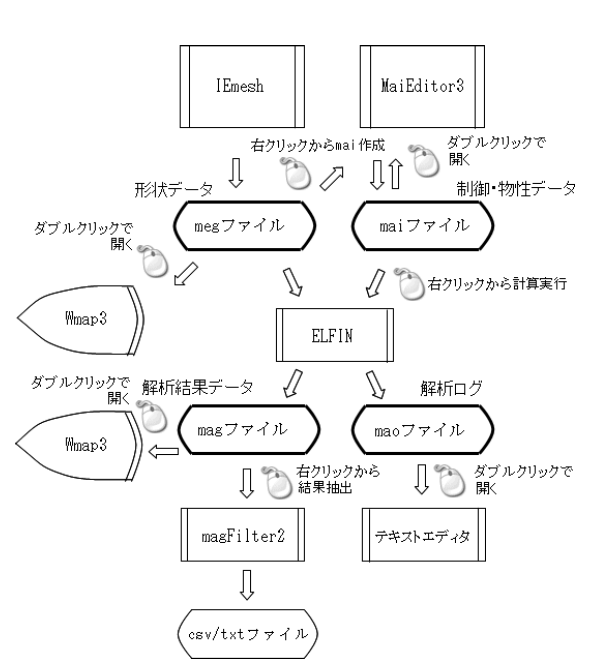

これまでに扱ったファイルと、アプリケーションの関係を図で表すと次のようになります。

画像の説明









 ヘルプファイルの参照

ELFシリーズのアイコンをダブルクリックしてELF/Benchを開きます。
(?)ボタンをクリックし、ELFシリーズヘルプをクリックするとELFシリーズヘルプが表示されます。

画像の説明

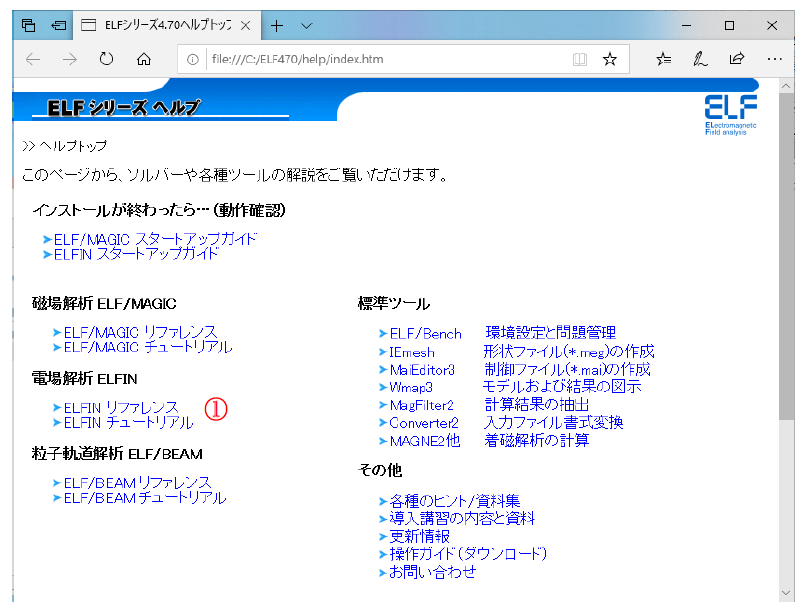

ELFシリーズヘルプのトップページです。

ここでは、megファイルで使用されている要素名maiファイルに記述されているヘッダーの確認方法の説明をします。
まず、要素名とmaiファイルヘッダーにアクセスしてみます。
ELFIN リファレンスをクリックします。
画像の説明

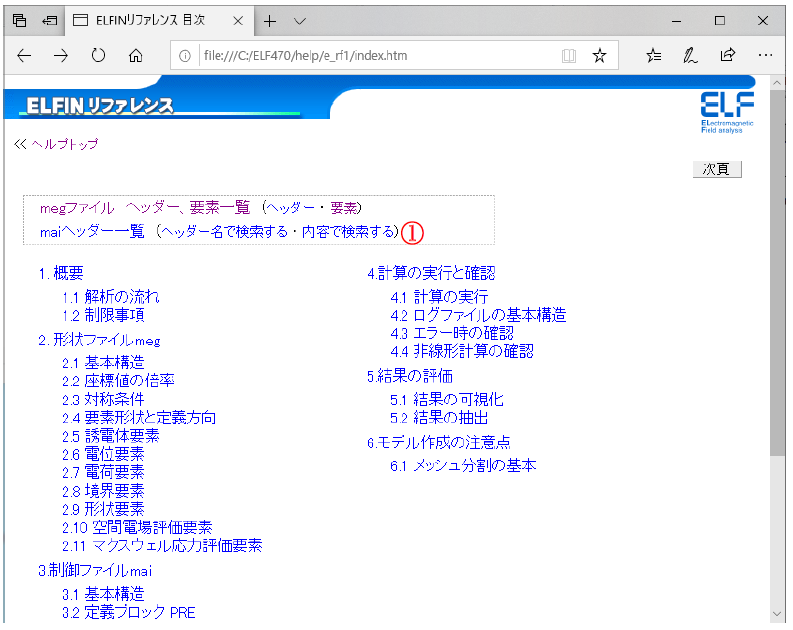

ELFINリファレンスのページです。

megファイル ヘッダー、要素一覧(ヘッダー・要素)をクリックします。
画像の説明


megファイル要素一覧のページです。

要素名をクリックすると各要素についての詳細を確認できます。
画像の説明

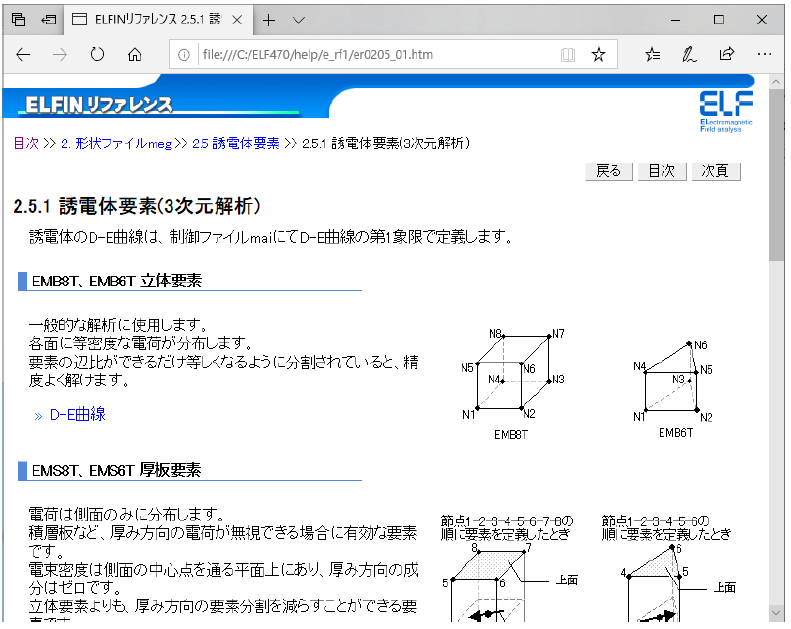

要素の詳細説明のページです。

画像の説明


ELFINリファレンスのページからmaiヘッダーを調べます。

maiヘッダー一覧をクリックします。
画像の説明

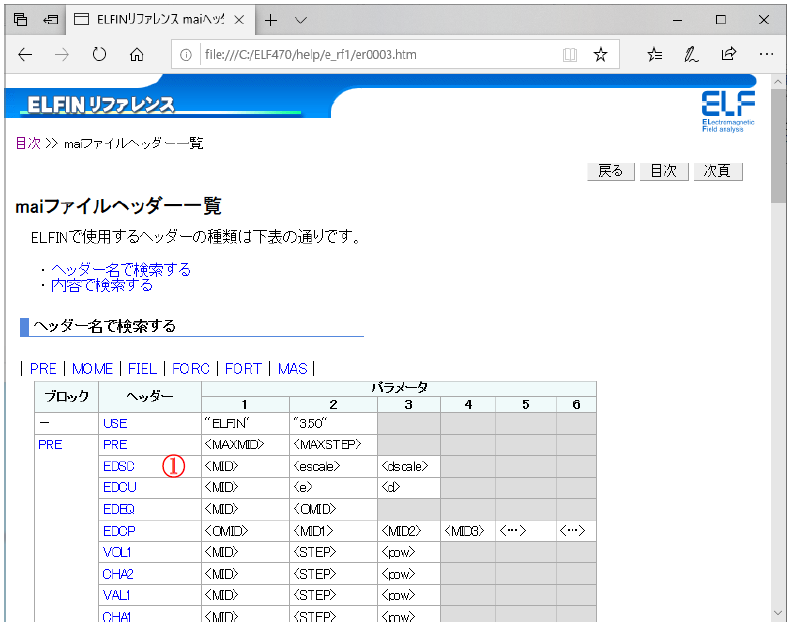

maiファイル ヘッダー一覧のページです。

ヘッダー をクリックすると各ヘッダーについての詳細を確認できます。
画像の説明

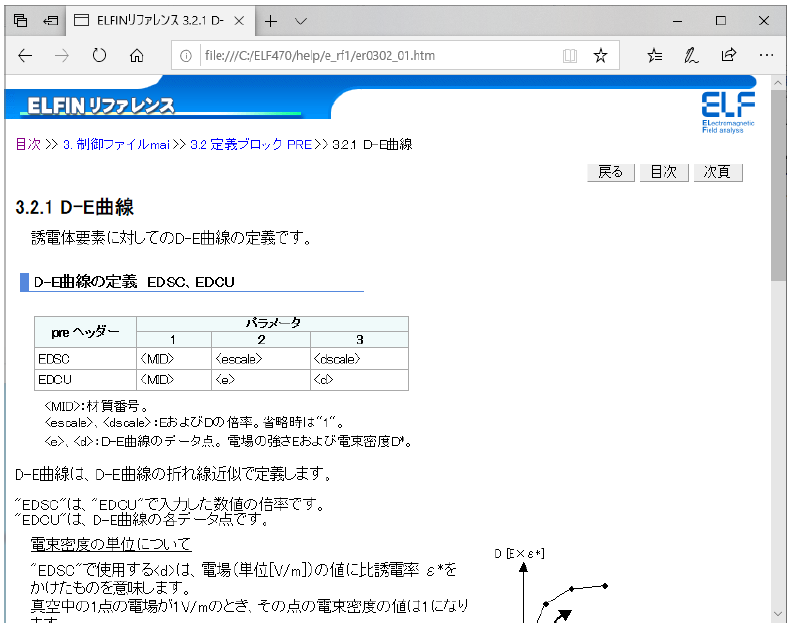

ヘッダーの詳細説明のページです。

画像の説明
