 ツール類

ツール類

ツール類

ELFシリーズではツール類として各種のプリ・ポスト
データ作成ツール「IEmesh」「MaiEditor3」
描画ツール「Wmap3」
結果抽出ツール「MagFilter2」
解析ナビゲータツール 「ELF/Bench」
が付属しています。
IEmeshにはELFシリーズのモデル作成に便利な機能が満載です。

  形状データ作成ツール IEmesh

「IEmesh」は、ELFシリーズ用の形状データ(節点と要素)
を作成するためのユーザーインターフェイスです。

作成中の形状を確認しながら機能をメニューから選び、
入力指示に従ってパラメータを入力し、モデルを作成していきます。
モデルを作成する手順がスクリプトとして保存されます。

慣れると、非常に手早くモデル作成ができます。
また、初めての方でも簡単に作成できるモードも準備しています。

  物性・計算制御データ作成ツール MaiEditor3

「MaiEditor3」は、ELF/MAGIC,ELFIN で用いる物性・計算制御データを作成するためのツールです。

  計算結果の描画ツール Wmap3

「Wmap3」は形状ファイル(meg)や結果ファイル(mag)を読み込み、モデルの形状や、計算結果のベクトル・等高線などを描画するためのツールです。

  結果数値の抽出ツール MagFilter2(csv,txt)

「MagFilter2」では計算結果ファイル(mag)の中から必要なデータを抽出することができます。

  解析ナビゲータツール ELF/Bench

「ELF/Bench」は環境設定や各種管理などをはじめとして、
形状データ作成から解析結果を得るまでを手順に沿ってナビゲートします。

物性・計算制御データ作成ツール MaiEditor3

物性・計算制御データ作成ツール MaiEditor3

「MaiEditor3」は、ELF/MAGIC,ELFIN で用いる物性・計算制御データを作成するためのツールです。

物性・計算制御データ :
磁性体や磁石のB-H曲線やコイル電流値などの物性を表すデータと運動条件や計算条件を制御するためのデータ(maiファイル)です。

画像の説明

「MaiEditor3」では磁性体や磁石のB-H曲線の設定や保存、運動条件などをグラフで確認しながら指定することができます。

結果図の描画ツール Wmap3

結果図の描画ツール Wmap3

「Wmap3」はELFシリーズ専用の描画ツールです。
「Wmap3」は形状ファイル(meg)あるいは結果ファイル(mag)を選択し、モデルの形状や、計算結果のベクトル・等高線などを描画するためのツールです。

リニアモータの例

磁束密度の大きさに比例した色をベクトルに付けています。
(リニアモータ解析事例)


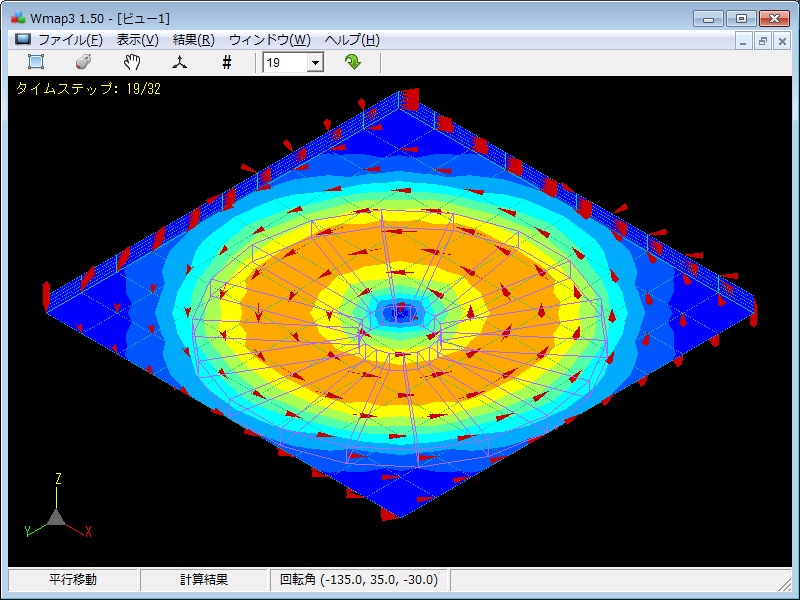

IHの例
ジュール熱をコンター図で表しています。
(IH加熱の解析事例)

リング状ハルバッハ配列
リング状ハルバッハ配列の磁石を2つ組合せ、一方を回転させています。

画面上で計算結果やモデル情報を簡単に知ることができます。

画面上のベクトルや節点、要素などにマウスポインタを合わせるだけで、
計算結果や座標値、要素情報などを確認することができます。

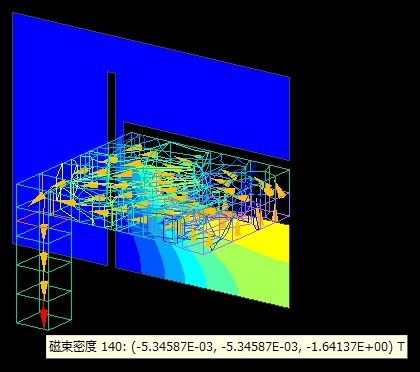

計算結果数値の表示例
一番下の要素の磁束密度の値を画面上で表示しています。

要素単位での表示、非表示に対応しています。

特定の要素に着目したい場合や、周りの要素で着目したい要素が隠れている場合など、要素単位での表示、非表示機能を使用すると便利です。

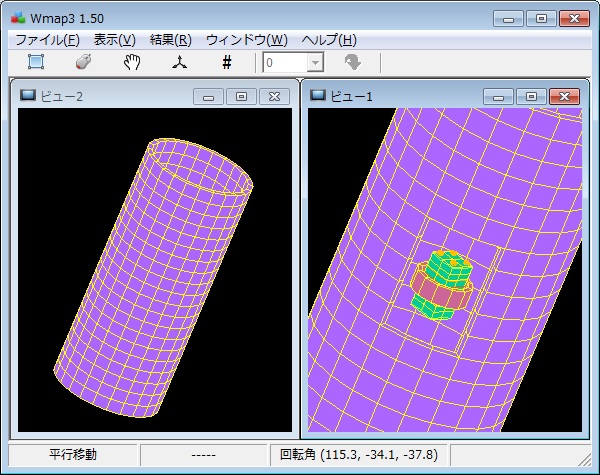

要素部分表示
円筒の中にあるコイルと磁性体を表示するために、
円筒側面の一部要素を非表示にしてみました。

結果の数値をファイルに出力することができます。

選択された要素、物理量に関してファイルに出力することができます。

描画条件の管理、保存ができるようになりました。

結果の表示において細かな設定の様式を刷新しました。

BEAMの軌跡データの表示方法に各種機能(間引きなど)が増えました。

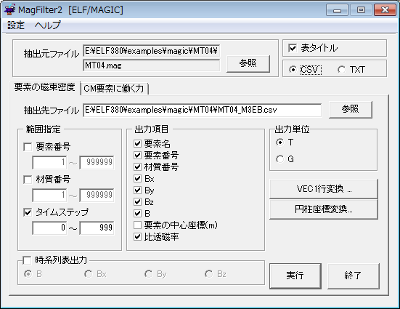

結果数値の抽出ツール MagFilter2(csv,txt)

結果数値の抽出ツール MagFilter2(csv,txt)

「MagFilter2」では計算結果ファイル(mag)の中から必要なデータを抽出することができます。

画像の説明

抽出されたデータはcsv形式でも出力できますので、
表計算ソフトウェアなどでグラフ化することも可能になります。

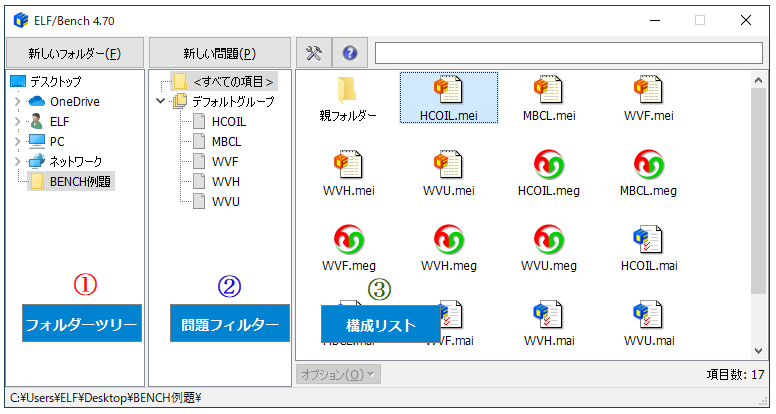

解析ナビゲータツール ELF/Bench

解析ナビゲータツール ELF/Bench

「ELF/Bench」はELFシリーズで使用される各種データファイルの管理、計算前後の操作を制御するなど、形状データ作成から解析結果を得るまでを手順に沿ってナビゲートします。

画像の説明

各種ヘルプファイルへのアクセスもここから行います。

別売

別売

  Femap日本語版用アドインツールELF/Fplus

ELF/Fplusの販売は終了しました。

Femapをご利用の場合は、以下の手順でELF/MAGICやELFIN用のデータに変換してから、計算実行、結果表示をすることができます。

①Femapで節点と要素データを作成し、
 Nastran、Universal、Neutralファイルのどれかのフォーマットで出力します。
IEmeshで読み込み、要素名を付けます。
③必要の応じIEmeshの機能を使って変更を加えます。
④IEmeshでmegファイルのフォーマットで出力します。
⑤ELF/MAGICやELFINで計算します。
⑥Wmap3で計算結果を表示します。

  プリ・ポスト ソフトウェアELF/EGmap

ELF/EGmapの販売は終了しました。

IEmesh,Wmap3等をご利用ください。
